罗德与施瓦茨公司，德国慕尼黑，www.rohde-schwarz.com/fsv3000

随着5G NR技术的研发和生产不断进步，工程师需要用支持5G带宽和射频要求的信号分析仪来分析无线通信信号。

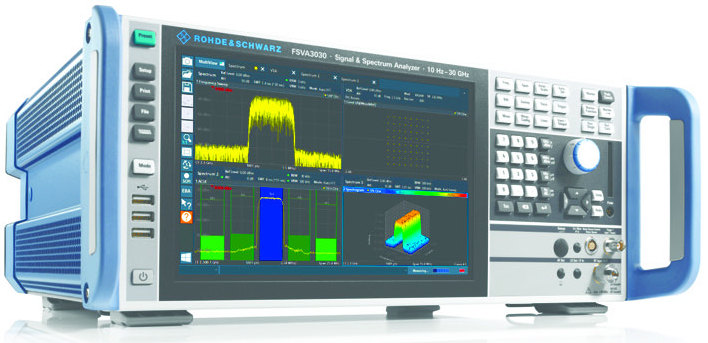

罗德与施瓦茨公司为这些用户设计了新款中档性能信号和频谱分析仪系列：R&S FSV3000和R&S FSVA3000。它们具有高达400 MHz的分析带宽和高达44 GHz的射频频率，覆盖所有5G NR相关频段。它们快捷友好的用户界面包括了能够快速设置测量和捕获偶发事件的新功能。

R&S FSV3000旨在帮助用户以最简单、最快捷的方式设置复杂的测量。凭借其适用性和高测量速度，它同时适合实验室和生产线应用。提供高达200MHz的分析带宽，足以一次捕获和分析两个5G NR载波。

R&S FSVA3000具有高达400MHz的分析带宽、高动态范围和优异的-120dBc/Hz相位噪声，接近目前市面上高端仪器才拥有的性能。用户可用它执行更高要求的测量，如线性化功率放大器、捕获瞬态事件和表征捷变频信号。

对于28GHz频率的100MHz带宽信号，R&S FSV3000和R&S FSVA3000均可测量低于1%的误差矢量幅度（EVM）值（参阅图1），因此该分析仪系列是分析5G NR信号的理想选择。

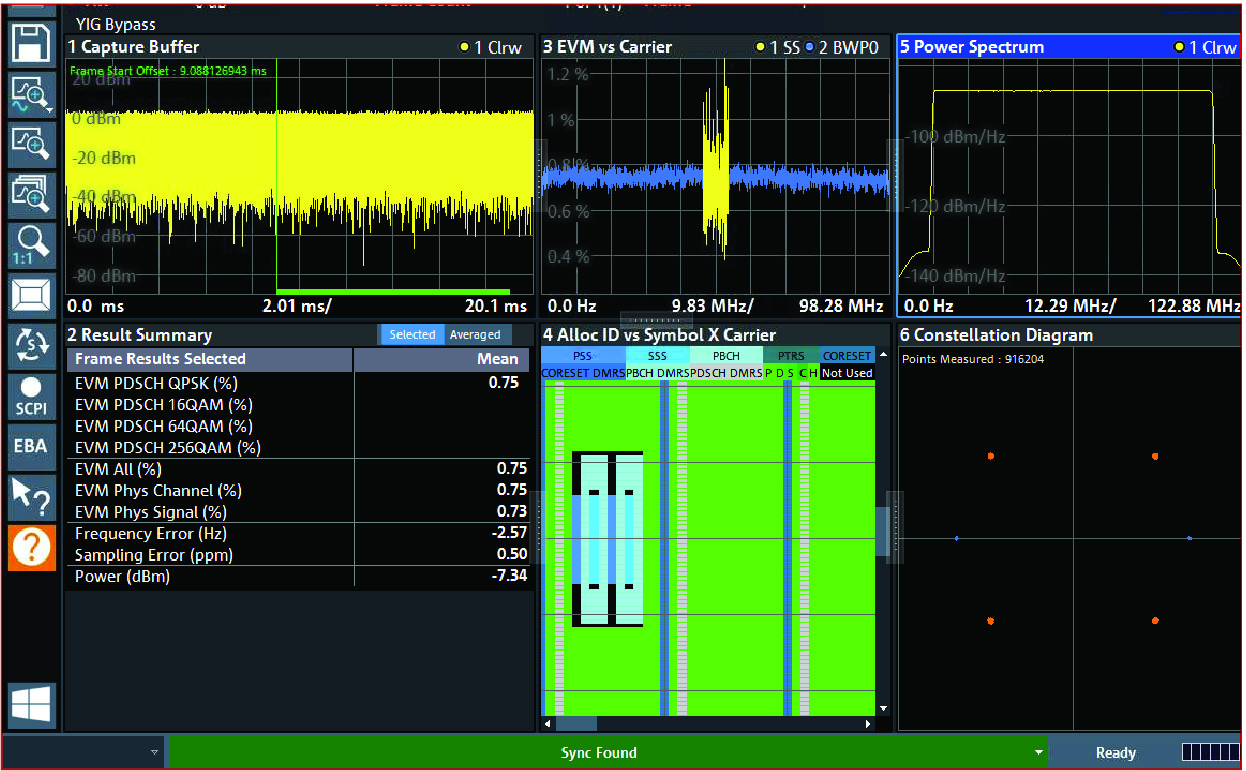

图1 在28GHz频率上测量得到的EVM低于1%的5G NR信号屏幕截图。

全新的创新用户界面

使用R&S FSV3000和R&S FSVA3000频谱分析仪，偶发事件触发或设置复杂测量将相当轻松。基于事件的图形用户界面可轻松触发偶发事件（参阅图2）。用户只需从下拉菜单中选择事件，如限值线故障，并添加相应的操作，如屏幕截图或保存I/Q数据。每当该事件发生时，都会自动执行相应的操作，并记录该事件以便日后深入分析。

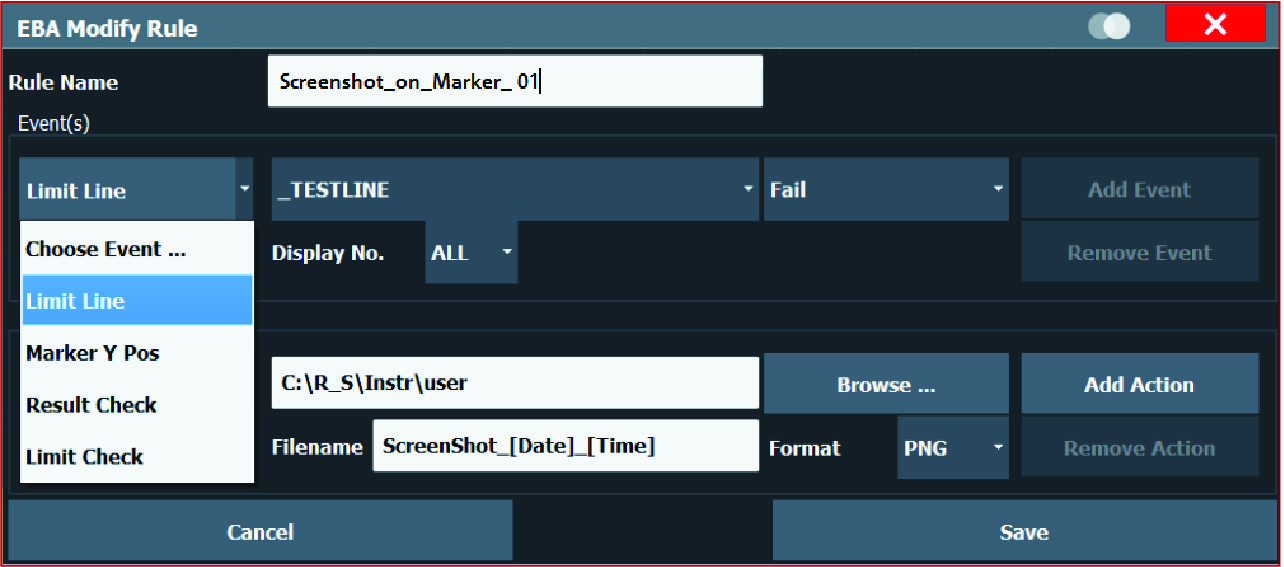

图2 为了帮助完成故障排除，基于事件的操作功能使用户能够定义触发操作的事件（并自动屏幕截图或在日志中记录数据等）。

单键测量功能大大简化了仪器设置。按下按钮，像中心频率、跨距或幅度参考等最重要的参数将根据应用的信号自动设置。如果是脉冲信号，还会设置门控扫描参数。对于通信信号的标准一致性测量，如相邻信道泄漏比（ACLR）或频谱辐射模板（SEM），一键测量功能将选择相应的标准参数表。

如果是在自动化生产线上设置复杂的测量计划，外部电脑可通过可编程仪器标准指令（SCPI）程序接管对测量仪器的控制。新款分析仪中内置的SCPI记录器能够更快、更轻松地编写这种可执行的控制脚本。所有手动用户输入都被转换成SCPI指令，这些指令可导出为纯SCPI，或用常见编程语言或工具（如C++、Python或MATLAB）导出。

许多射频测量需要使用额外的信号发生器。新款分析仪系列的智能信号发生器控制远远超过传统信号发生器控制能够做的：用户可以使用耦合管理器，用分析仪来控制信号发生器。在分析仪上改变频率或电平即可直接控制信号发生器。

分析仪甚至可以显示信号发生器的用户界面，因此用户只需在一个屏幕上操控整个装置。分析仪和信号发生器的SCPI记录功能也可关联使用。

高速分析

罗德与施瓦茨公司的R&S FSV3000和R&S FSVA3000旨在在自动测试系统中实现高速测量。

它们通过快速合成器技术在最短时间内执行频谱测量、信号解调和测量模式间切换。基于FFT的ACLR测量和SEM测量比扫描频谱测量方法更快，并且具备相同的动态范围。分析仪的信号分析选件覆盖大多数现代通信标准，如5G NR、LTE和IEEE 802.11ac以及11ax无线局域网。工程师可将它们用于通用测量，像噪声系数、增益、相位噪声和矢量信号解调等。

传统的生产线依赖仪器本身CPU的计算能力，在基于云的测试系统中，信号分析在外部CPU上完成，需要传输大量I/Q数据。新款分析仪系列可与基于云的处理完美交互。可选的10Gbps局域网接口支持以高采样率向网络侧传输I/Q数据，这是宽带信号分析（如5G）所必需的。
