50 GHz Terminated SP4T and SP6T Coaxial Switches

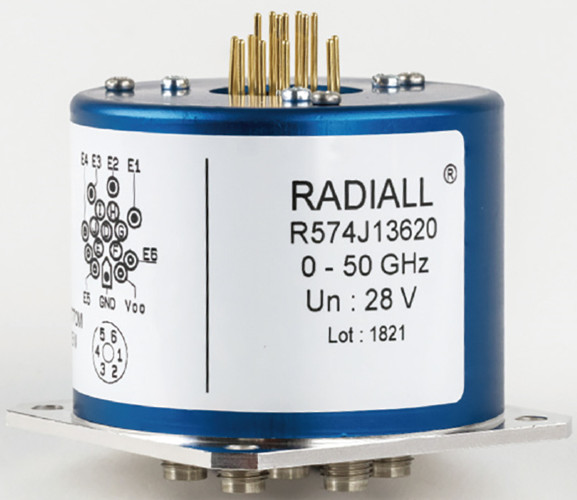

雷迪埃（Radiall）在现有同轴开关系列的基础上推出了全新50GHz带负载的SP4T及SP6T开关，能够使那些未连接的端口自动连接50Ω的负载。每个开关中的所有RF（射频）线路具有相同的电气长度，且所有的端口均配有2.4mm母头连接器。

这一全新系列开关提供了卓越的性能：当频率达到50GHz时，最大插入损耗为1.2dB，任意两个端口之间的隔离度至少为50dB，室温下的平均入射功率为3W。任何端口的电压驻波比不高于2.2:1。当频率达到20GHz时，最大插入损耗为0.7 dB，两个端口之间的隔离度至少为50dB，最高电压驻波比为1.7:1。这款开关需要标称28V的偏压，通过TTL或BCD信号启动开关，标称切换时间为15 ms。

这款全新的2.4mm接口带负载的机电开关使用了雷迪埃专有的模块化系统（RAMSES）。凭借这款具有专利的机械及电气设计，有效提高了电阻接触件的一致性，从而延长了雷迪埃同轴开关的使用寿命。在-25ºC至+70ºC的工作温度范围内，开关的额定寿命为200万次。

这两款全新的带负载开关是对现有无负载SP4T及SP6T设计的补充。所有的50GHz系列开关都十分适用于5G测试系统的24GHz、28GHz和39GHz频段，以及28GHz的军用和民用卫星频段。

Radiall

Tempe, Ariz.

www.radiall.com
