英联南宫在线官方网 推出系列高性能波导耦合器，以适用大部分南宫在线官方网 /RF测试需求。定向耦合器，是一种有方向性的南宫在线官方网 功率分配器件，通常有波导、同轴线、带状线及微带等几种类型。方向性器件是一种至关重要的矢量网络分析仪元件，在测试端口上用来分离入射波和反射波，最常见的是定向耦合器和定向桥。由于在高频时电桥很难保持良好的性能，因此在南宫在线官方网 频率范围内，定向耦合器的使用更为广泛。定向耦合器是理想的无损耗器件，其功率不是被耦合就是通过耦合器传输出去。

定向耦合器包含主线和副线两部分，在主线中传输的南宫在线官方网 功率经过小孔或间隙等耦合元件，将一部分功率耦合到副线中去，由于波的干涉和叠加，使功率仅沿副线中的一个方向传输（称“正方向”，耦合口），而在另一方向几乎没有（或极少）功率传输（称“反方向”，隔离口）。

波导耦合器在毫米波频率上最常用，是一个四端口器件，其主臂通过光圈（或孔洞）通向第2个波导，第2个波导可以有1～2个端口内部终端。耦合器是对称的，理论上可以把任一端口当成耦合端口，但在实际使用中通常在耦合臂上嵌入负载，作为隔离端。根据波导耦合器的基本功能，前向耦合波来自离测试端口最近的波导端口。

英联南宫在线官方网 推出一系列高性能的波导耦合器产品，包括十字交叉耦合器（方向性最小值18dB)、环耦合器（方向性最小值15dB)和高方向性耦合器（方向性最小值30dB)，波导类型有矩形和双脊，可用接头类型有N型、SMA、3.5mm、2.92mm、2.4mm和1.85mm等,。

产品频率范围覆盖0.75 - 110GHz，标准矩形波导从BJ9到BJ900，全波导带宽内的典型主线驻波VSWR1.10，副线驻波VSWR1.25，耦合度为3~60dB可选，全波导频率带宽内，具有方向性高、耦合精度好、VSWR小和频率响应低等特点。

该系列定向耦合器广泛应用于南宫在线官方网 测试测量（取样）、大功率检测（功率放大器）、雷达、卫星通讯、导航等设备中。

★利用定向耦合器可以获得一部分能量，可用于大功率检测、频率和频谱。

★利用定向耦合器组成反射计，可测量插入衰减、回波损耗、驻波比等。

★在南宫在线官方网 测量功率时，利用定向耦合器扩大测量功率范围，作用类似于衰减器。

1、波导高方向性耦合器：

★英联南宫在线官方网 的波导高方向性耦合器，高方向性，最小30dB，在全波段内耦合精度 ±1dB（典型值）。标称耦合度均可从3dB到60dB，并在全波导频率范围内具有平坦的耦合频率响应度，±0.7dB（典型值）。驻波低，主线驻波1.15，副线驻波1.2。

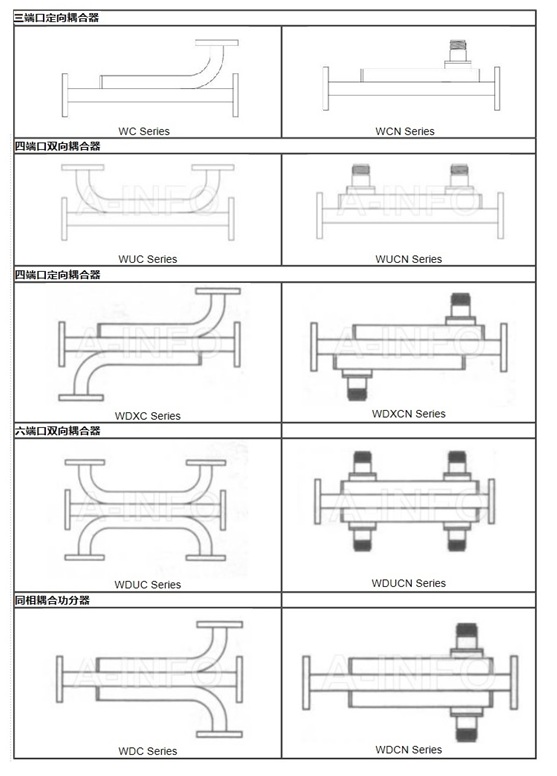

★各种波导高方向性耦合器类型

左侧类型中，耦合口为波导输出；右侧类型中，耦合口为同轴输出。

新产品 15WCHB-xx_Cu，（xx为耦合度代码，如XX=10代表耦合度10dB；有10/20/30/40/50dB可选），采用国际标准波导法兰FUGP620/UG385-U，配有精密定位销钉。采用自主设计和高精度机械加工生产，产品在全工作频率范围内具有耦合精度高，低驻波的优点。全部现货库存，快速发货。

2、波导十字交叉耦合器

随着无线电技术的蓬勃发展，耦合器是设备中经常需要用到的器件，尤其在机柜里面使用时，要求器件体积小，端口之间距离近，方便灵活应用，而不需要很高的方向性。波导十字交叉耦合器，具有结构紧凑、低插损、方向性高、隔离度高等优点，从而常常出现在这类应用中。

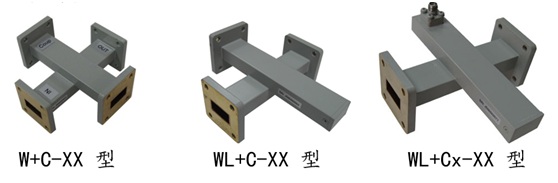

英联提供的系列波导十字交叉耦合器，频率覆盖0.75-40GHz，波导型号BJ9-BJ320，耦合度可选20/30/40/50/60 dB，耦合精度±0.7dB，方向性18dB。分有三种类型：

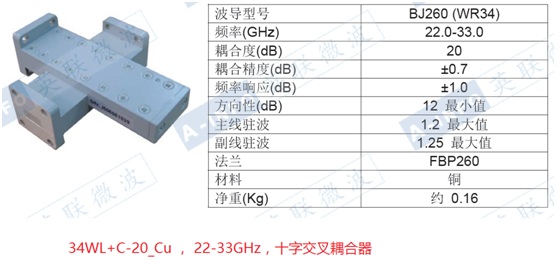

英联南宫在线官方网 特别推出WR34(BJ260)全带宽波导十字交叉耦合器，耦合口为波导输出型号：34WL+C-20_Cu，耦合口为同轴2.92mm输出型号：34WL+CEK-20_Cu，频率覆盖22-33GHz，耦合度20dB，耦合精度±0.7dB，频率响应±1dB，方向性12dB（最小值），低驻波1.2。

★高频段的十字交叉耦合器，器件留给十字槽的空间尺寸小，设计难点在于强耦合（耦合度低）并同时实现较高方向性。本款产品是业内少有能做到耦合度20dB，同时方向性达到16dB以上的产品。
